#03/25 [ 2024/12/03 ]

by Shino ONODERA (FabLab SENDAI - FLAT)



hi



材料

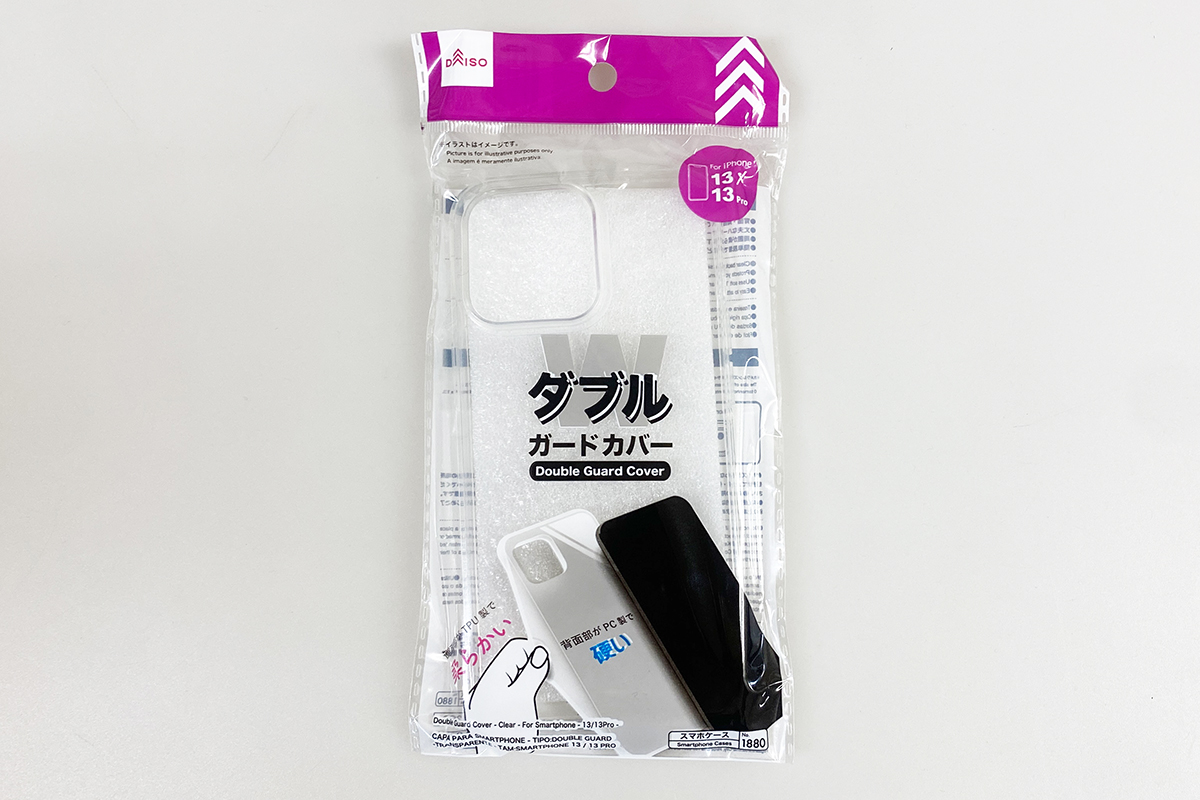

  • ダブルガードカバー（アイフォーン用、13/13Pro、クリア）（DAISO）
  • 材質：本体背面部 ポリカーボネート／本体周囲 TPU
  • 組み立て時サイズ：74mm × 149mm × 10mm
  • JANコード：4550480031880


hi



技術

  • データ作成：Adobe Illustrator
  • UVプリント：Roland LEF-12



作り方


1.

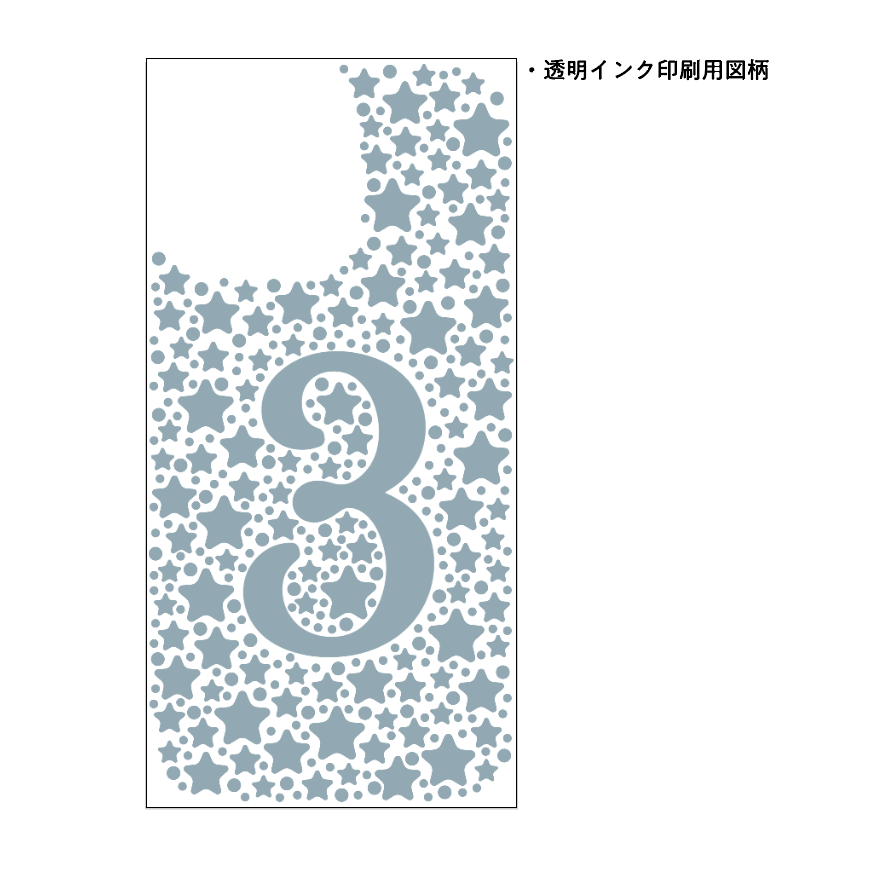

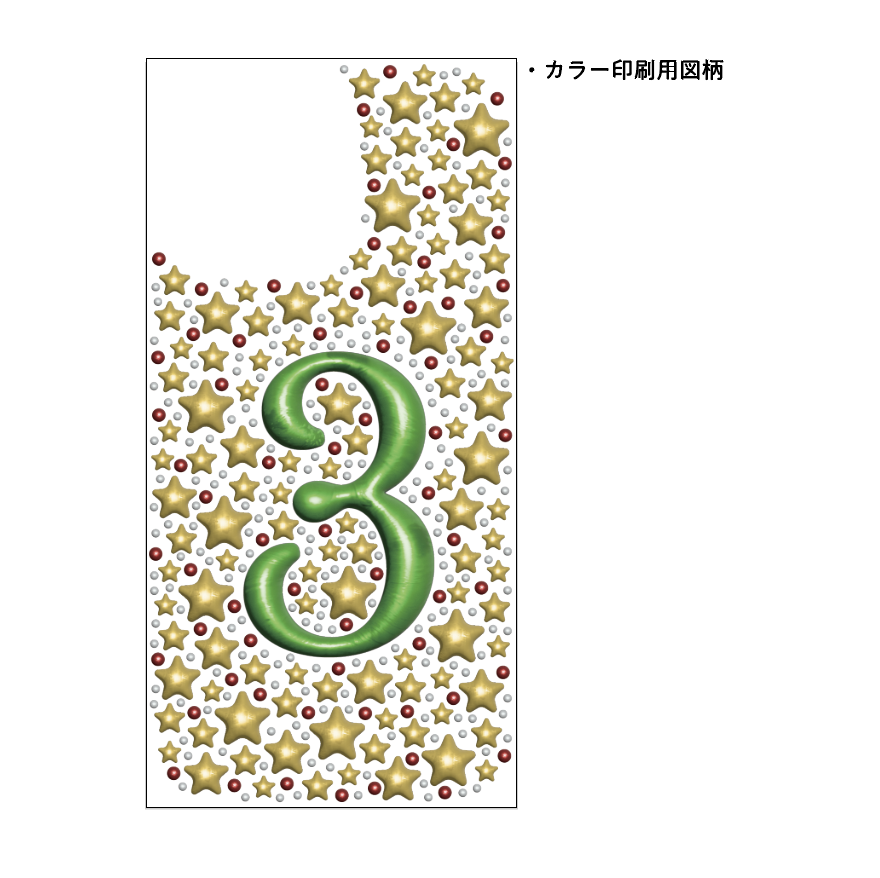

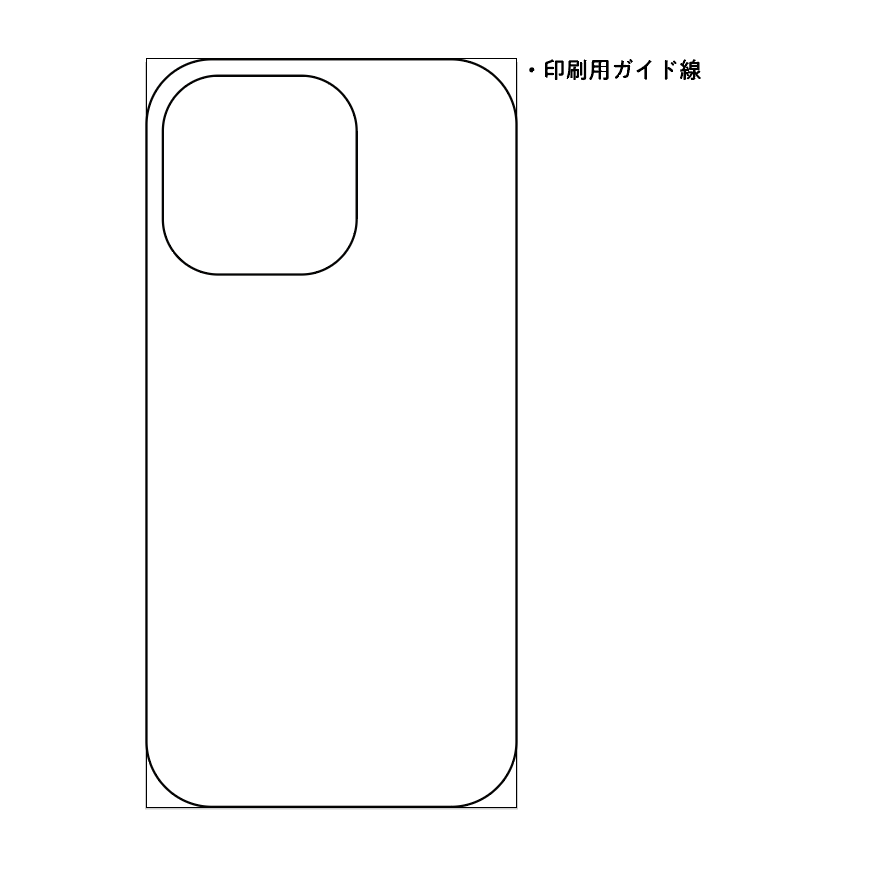

今回は、カラー、ホワイト、グロス印刷を行うため、以下のように4種類のデータをレイヤーを分けて作成しました。



2.

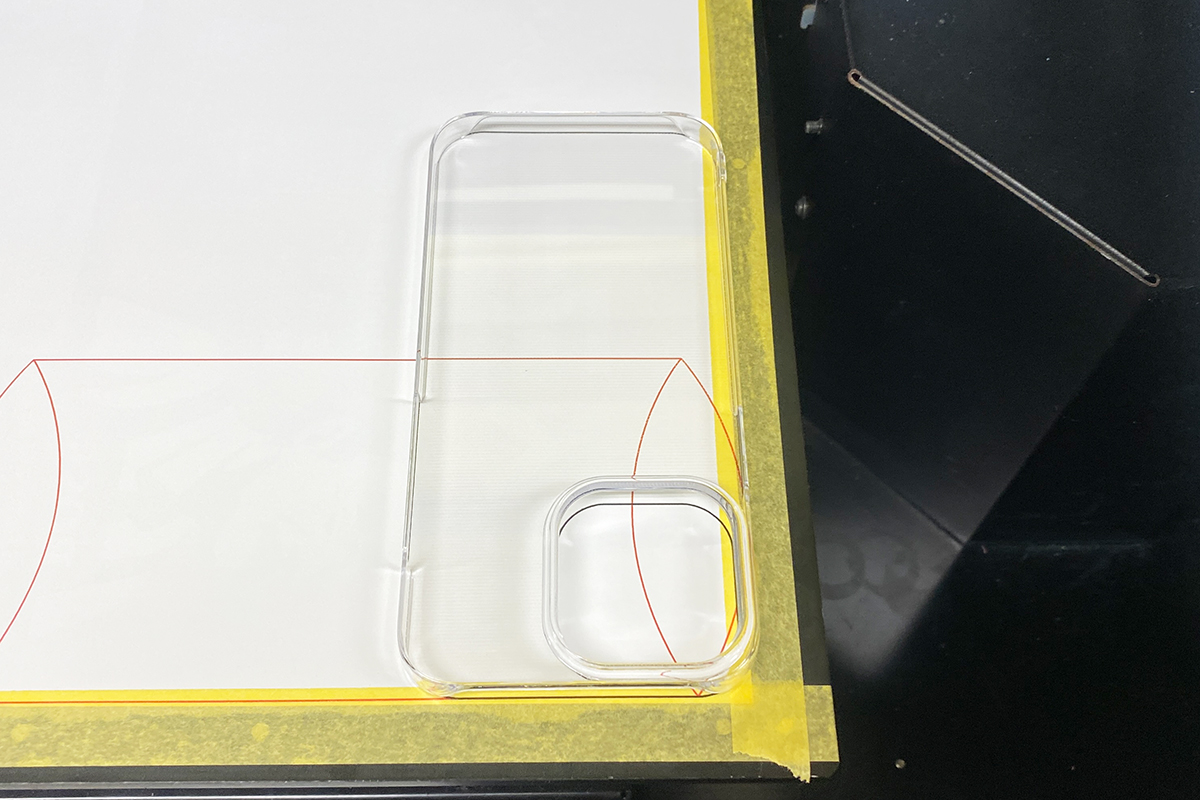

UVプリンタに設置された捨て紙に、1.の「印刷ガイド線」を印刷したら、そこに合わせてスマートフォンケースをセットします。このスマートフォンケースは、カメラレンズ用の穴の周囲が2mm程度盛り上がっているため、そこに合わせてプリントテーブルの高さを調整します。

hi



3.

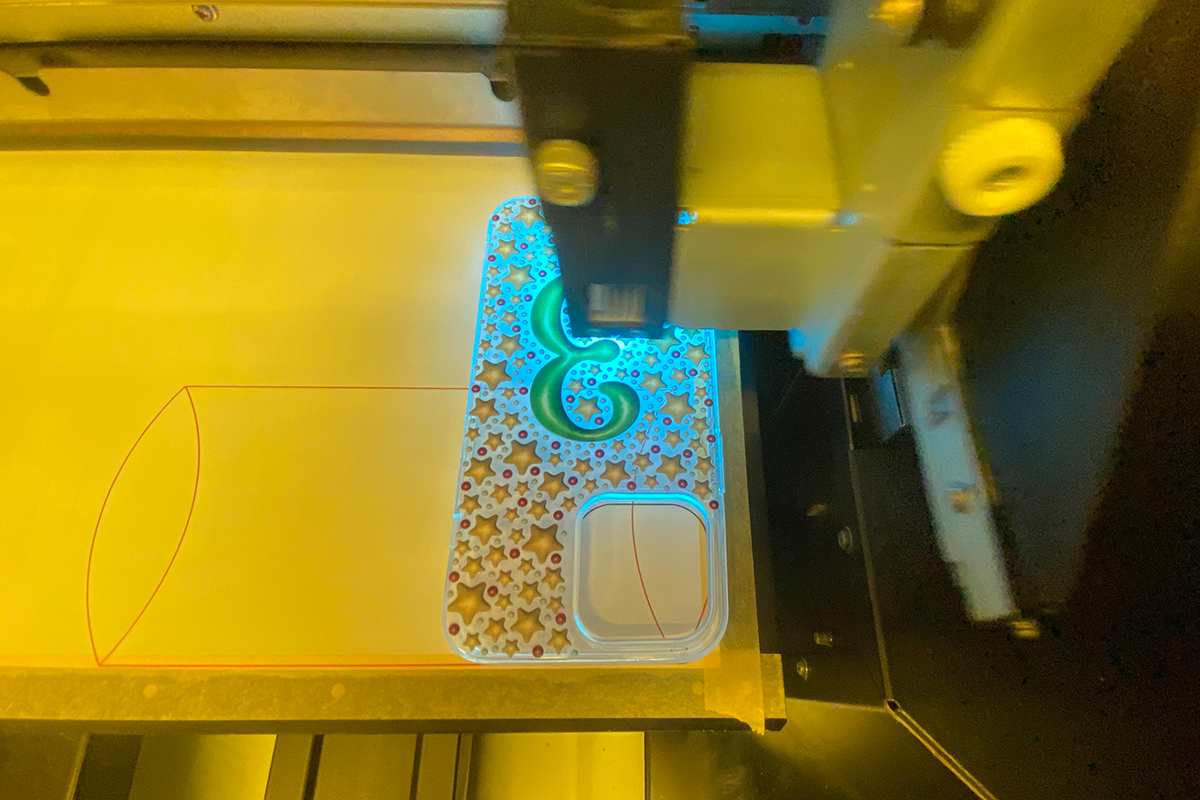

印刷時の様子です。カラー2回→ホワイト2回→透明（グロス）3回、という順番で印刷を行いました。更に、印刷面とプリントノズルの距離が離れているため、カラーとホワイトは“ディスタンスモード”で印刷しました。

hi



4.

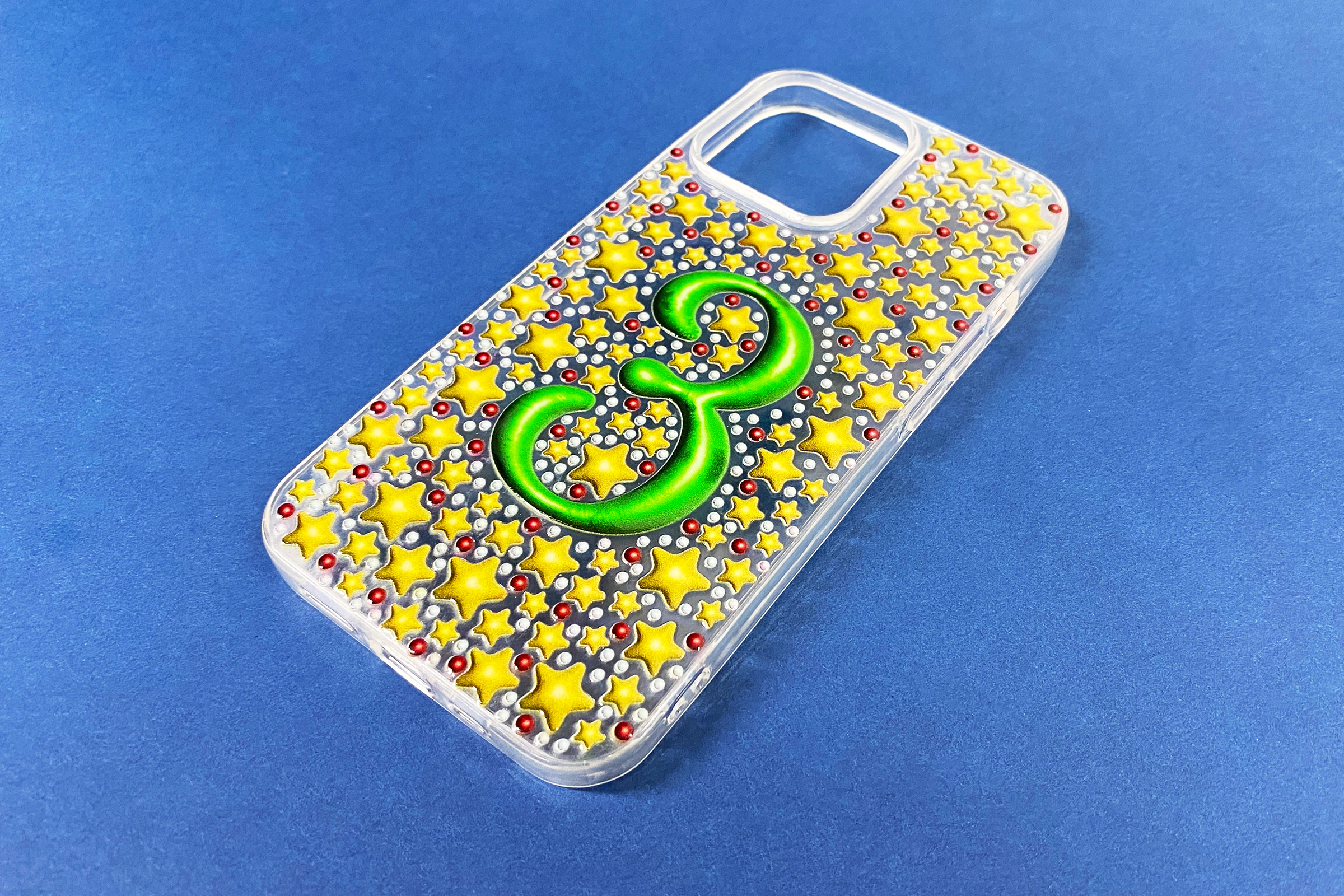

印刷が完了したら完成！

hi

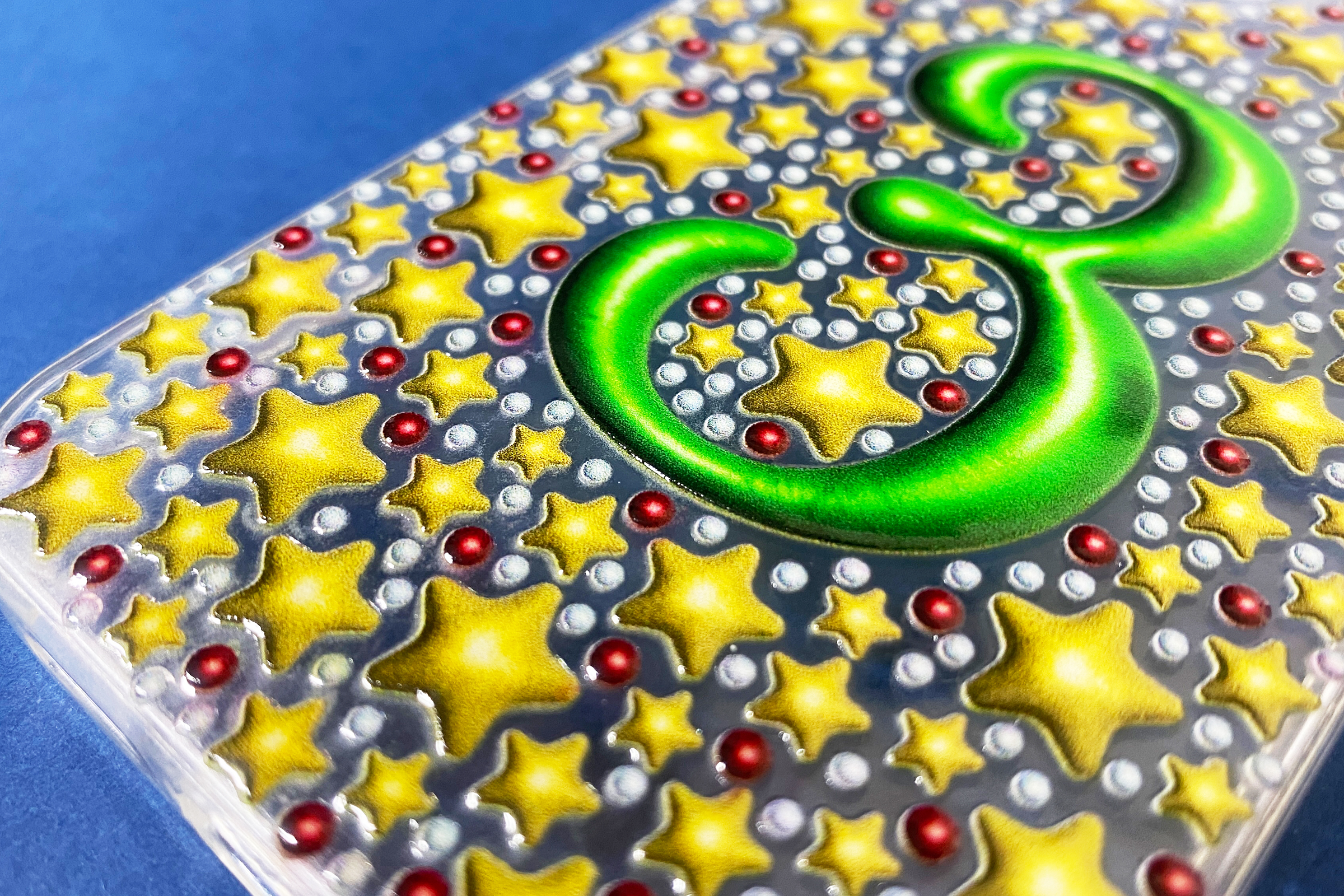

写真では分かりにくいですが、特に数字の周りの星や円は、まるでラインストーンを貼ったかのように盛り上がって見えます。

hi



今回のグラフィックは、Illustratorの”膨張”という機能を使用して作成しました。透明インクを重ねることで、よりリアルな質感を表現できるのがUVプリンタの面白いところです。
