CNC発注のためのデザインルール
-
使用できる材料
-
18mm厚ラワン合板 1220mm x 810mm、１枚
-
18mm厚ラワン合板 600mm x 600mm、１枚
-
-
ビット径 1/4inch = 6.35mm

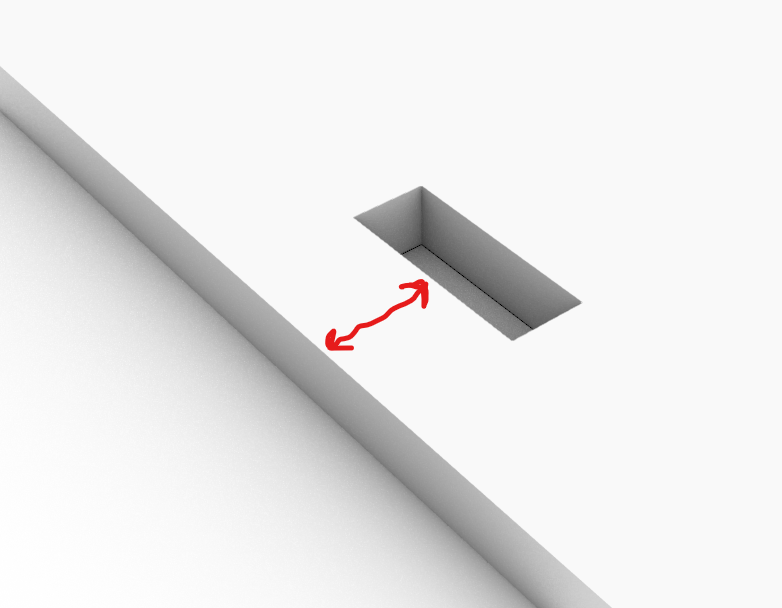

- 最低限残してほしいパーツの太さ
- ラワン合板(18mm厚) 18mm
- シナ合板(18mm厚) 18mm
- 杉板(24mm厚) 24mm
-
Make2Dしたら線がバラバラになるので、Joinしておく。
-
座面については、繊維方向がX軸方向に(接着痕が横縞になるように)材がセットされる。
-
ドッグボーンは6.4mm径でつけておく
-
パーツ -材端間距離：20mm
-
パーツ -パーツ間距離：20mm
-
オフセット : 片側0.4mm、両側0.8mm (基本的には穴の方にオフセットかける)
- カットによってレイヤー分け → DXFでExport
- in-cut (赤：R255 G0 B0)
- out-cut (青：R0 G0 B255)
- material (黒：R0 G0 B0)
- 基本的に半角英数字で名前を付ける(“学籍番号_氏名_素材.dxf”、例：12345678_pecker_plywood.dxf)
- 合板の場合は、12345678_pecker_plywood.dxf
- 杉板の場合は、12345678_pecker_cedar.dxf
- 提出フォルダにデータをアップする。
