線(Polyline)

Top画面の”Top”の文字をダブルクリックして１画面モードにする。

画面上部のをONにする。これでマウスでの選択が、マス目にスナップされるようになる。

画面左側にあるツールバーから(Polyline)をクリックすると、

”始点を選択”というメッセージが表示される。 このように、Rhinoではコマンドを実行すると、ユーザーが次何をするべきかソフトが教えてくれるので コマンドのメッセージは見ておいたほうが良い。 さて、これに従ってとりあえず始点として座標中心をクリックしてみる。

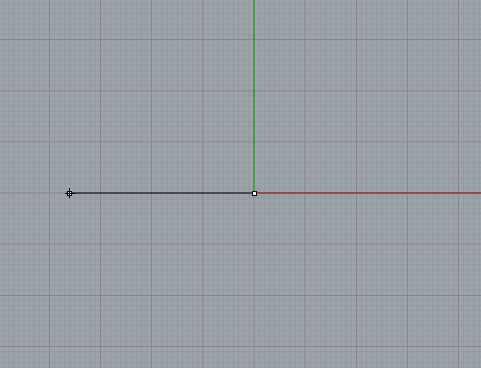

すると、始点がロックされ、直線が始点〜カーソル間に現れる。 この時メッセージが、

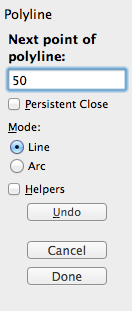

　”次の点を指定”に変わっている。

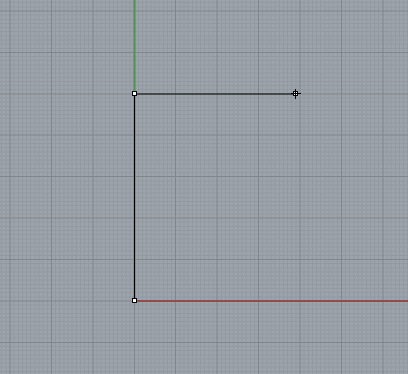

この時、ハンズフリーでつぎの点をクリックしてもよいが、 せっかくなので線分の長さを指定して50mm x 50mmの正方形を書いてみる。 まずは、”50”と数字をタイプする。この時点で線は50mmしか伸びなくなる。 さらにShiftキーを押しながらマウスを動かすと90度ずつ方向を変えられるので、 始点から真上に向かって線を伸ばす。

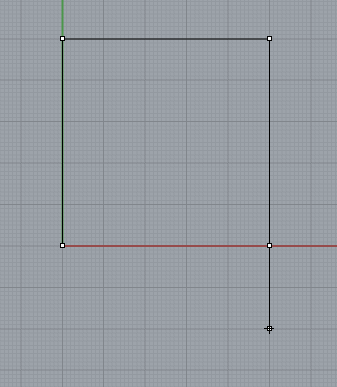

これを続けて、コの字に線を書いて下の図のようにする。

最後の閉じる部分、始点にちゃんと終点を繋げないと、後で不具合が出るので気をつける。 キチンと”閉じた曲線”を作らないと、面が貼れない。

最後閉じるには、コマンドメッセージ欄の、 ”Close”をクリック。

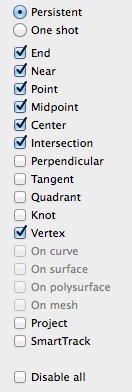

もしくは、 左端のスナップリストの”End”(端点)を選択しておくことで、 線の終わりを確実に選択できるようになるので、これを有効にしておいてから、 始点をクリック。

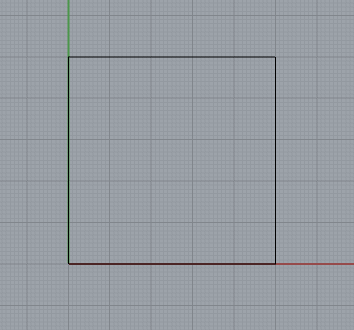

四角が完成。
